Como medir a porta antes de comprar uma fechadura digital

Por que medir a porta antes de escolher uma fechadura digital?

Uma fechadura digital pode ter os recursos que você procura e, ainda assim, não ser adequada à sua porta. Isso acontece porque cada modelo possui requisitos próprios de instalação, que podem envolver a espessura da folha, a posição das furações, o espaço disponível e a forma como a porta abre e fecha.

Para evitar uma escolha incompatível, o primeiro passo é conhecer as características da porta e compará-las com o manual ou o gabarito da fechadura pretendida. Essa verificação pode ser iniciada com algumas medidas e observações simples, sem desmontar o mecanismo existente ou modificar a estrutura. Ela ajuda a identificar limitações antes da compra, embora não substitua uma avaliação técnica quando houver condições especiais de instalação.

O que observar e preparar antes de começar a medir

Antes de pegar a trena, observe a porta aberta e identifique seus componentes. A folha é a parte móvel que você abre e fecha. Sua borda lateral é a região onde normalmente ficam a testa e os mecanismos de travamento. O batente faz parte da estrutura do marco que recebe a porta, enquanto a guarnição é a peça de acabamento ao redor desse conjunto. Saber distinguir esses elementos evita medir a parte errada.

Separe uma trena, uma régua adequada ou um paquímetro, caso tenha disponível. O importante é conseguir identificar os pontos de referência e registrar as medidas com clareza, preferencialmente em milímetros. Também vale preparar um bloco de notas ou o celular para guardar os resultados.

• Material aparente — Identifique se a porta é de madeira, metal, vidro ou outro material. Essa identificação não revela necessariamente como a folha é construída por dentro.
• Tipo de abertura — Observe se a porta gira sobre dobradiças ou pivôs, se desliza lateralmente e se abre para dentro ou para fora do ambiente.
• Ferragens existentes — Verifique se já existem fechadura, maçaneta, puxador, cilindro ou furações aparentes. Registre a posição desses elementos.
• Estado da porta — Observe se a folha fecha normalmente, apresenta atrito no batente ou possui desalinhamentos e deformações perceptíveis.
• Registros visuais — Fotografe os lados interno e externo e a lateral da fechadura existente, se houver. As imagens ajudam na identificação dos componentes, mas não substituem as medidas.

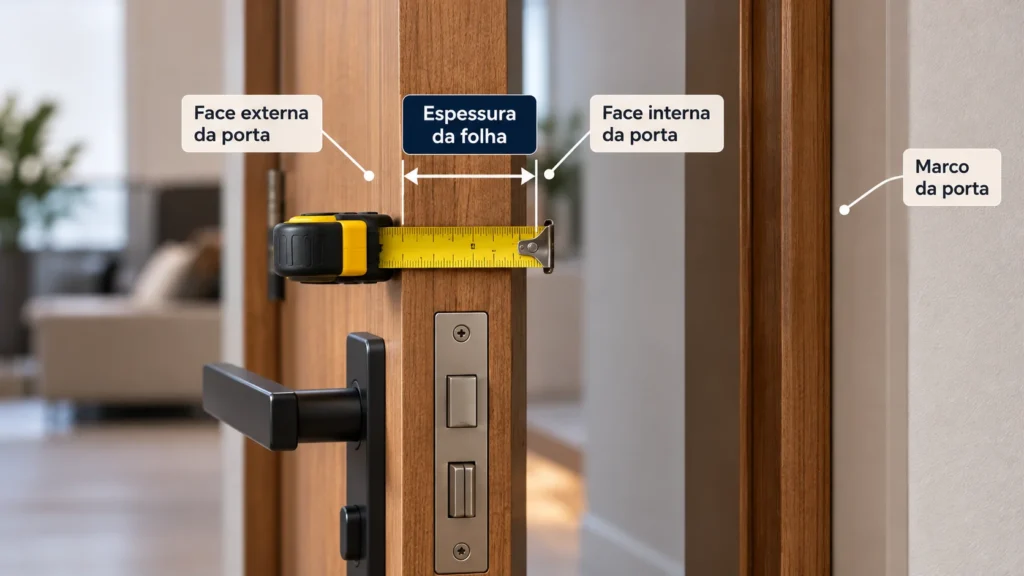

Como medir a espessura da porta corretamente

A espessura é uma das primeiras medidas a conferir. Ela corresponde à distância entre as duas faces da folha da porta, na região onde a fechadura será instalada. Não é a largura do batente, da guarnição ou do espaço ocupado pela porta quando está aberta.

1. Localize as duas faces da folha — Abra a porta para ter acesso à borda lateral. Identifique a face voltada para o lado interno e a face voltada para o lado externo. É entre essas duas superfícies que a espessura será medida.
2. Meça a distância entre as faces — Posicione a trena, régua ou paquímetro de modo a medir a espessura da folha, de uma face à outra, perpendicularmente às superfícies. Não inclua o batente ou a guarnição na medida.
3. Registre o valor em milímetros — Anote o resultado e identifique o local em que a medição foi realizada. Se houver revestimentos, relevos ou variações de espessura, considere especialmente a região prevista para a fixação.

Com a medida registrada, consulte a faixa de espessura admitida pelo modelo pretendido. Não existe um intervalo único para todas as fechaduras digitais. Nos manuais da Intelbras, por exemplo, a FR 101 admite portas de 25 a 50 mm, a FR 320 de 35 a 50 mm e a FR 221 V de 35 a 55 mm. Esses valores pertencem aos respectivos modelos e não devem ser utilizados como padrão geral.

A espessura também pode determinar quais componentes de fixação serão utilizados. No caso da Intelbras FR 320, o manual diferencia os eixos da maçaneta e os parafusos conforme a espessura da porta. Isso não significa que seja possível compensar qualquer diferença utilizando peças mais longas: os componentes precisam corresponder às opções previstas pelo fabricante.

Como conferir a distância de broca da fechadura existente

Se a porta já possui uma fechadura, outra medida importante pode ser a distância de broca, também chamada de backset. Ela indica a distância entre a borda da porta, onde fica a testa do mecanismo, e um eixo ou centro funcional definido no projeto da fechadura. Em mecanismos com furação circular transversal, esse ponto pode corresponder ao centro do furo principal.

1. Identifique a borda de referência — Localize a borda lateral da folha onde o mecanismo da fechadura fica instalado. Essa é a referência inicial utilizada no desenho técnico correspondente.
2. Localize o centro indicado pelo mecanismo — Identifique o eixo funcional utilizado como referência de medição. Dependendo do projeto, ele pode corresponder ao centro do furo principal, ao eixo da maçaneta ou a outro ponto definido no gabarito.
3. Meça e compare a distância — Meça a distância entre a borda de referência e o eixo identificado. Registre o resultado e compare com o valor especificado para a fechadura que está considerando.

Alguns modelos permitem mais de uma configuração. A Intelbras FR 221 V, por exemplo, possui distância de broca ajustável entre as opções de 60 e 70 mm, conforme seu manual. Isso não significa que qualquer fechadura digital aceite essas medidas ou que todos os mecanismos sejam ajustáveis.

Ao substituir uma fechadura mecânica, essa comparação merece atenção especial. Existem mecanismos convencionais com distância de broca de 40 mm e fechaduras digitais com outras especificações. Uma diferença entre os valores pode impedir o aproveitamento direto da configuração existente.

Como verificar as furações e o espaço do mecanismo

A distância de broca não é a única informação relevante quando existe uma fechadura instalada. Também é preciso observar onde ficam os furos, quais são suas dimensões e se o mecanismo pretendido exige um alojamento diferente. Uma fechadura nova pode não aproveitar diretamente as aberturas já existentes.

• Posição dos furos — Registre onde ficam as aberturas visíveis em relação à borda e aos componentes existentes. Compare essas posições com o gabarito do novo equipamento.
• Diâmetro das aberturas — Quando o furo estiver acessível, confira seu diâmetro, ou seja, a distância entre duas bordas opostas passando pelo centro. Não confunda essa dimensão com o backset.
• Alojamento lateral — Verifique se o modelo exige espaço interno na folha para acomodar o mecanismo, especialmente nas fechaduras de embutir. Utilize as dimensões declaradas na documentação do fabricante.
• Maçaneta e cilindro existentes — Observe a posição da maçaneta, da entrada de chave e da testa lateral. Esses elementos podem interferir no posicionamento do novo conjunto.

Os requisitos variam bastante. A Intelbras FR 101, de sobrepor, possui furação especificada de 32 mm, enquanto a FR 221 V utiliza um furo transversal de 54 mm, além de outras dimensões para acomodar o mecanismo. São exemplos de projetos diferentes, não medidas intercambiáveis nem instruções para preparar qualquer porta.

Fechaduras de embutir possuem mecanismos alojados no interior da folha. Nas de sobrepor, determinados componentes ficam fixados sobre sua superfície. Essa diferença influencia as verificações, mas não significa que modelos de sobrepor dispensem furação. O correto é comparar as exigências do equipamento específico com a situação da porta existente.

Confira se há espaço para os painéis da fechadura

Mesmo quando as medidas do mecanismo parecem adequadas, os painéis interno e externo precisam ter espaço para serem posicionados na porta. Molduras, frisos, relevos, puxadores e outras ferragens podem ocupar parte da área necessária para a fixação.

• Observe as duas faces — Identifique a área disponível dos lados interno e externo. Confira se existem elementos que possam interferir na região ocupada pelos painéis.
• Verifique a superfície — Observe se a área prevista é plana ou apresenta relevos e ranhuras. Alguns fabricantes exigem condições específicas para o assentamento e a vedação dos componentes.
• Considere as ferragens existentes — Registre a posição da maçaneta, do puxador e da fechadura atual. Alguns modelos digitais não substituem esses componentes, que precisam continuar funcionando sem interferências.
• Compare as dimensões dos painéis — Consulte o manual ou desenho técnico para verificar se a região disponível comporta as peças do modelo pretendido, considerando sua posição de instalação.

A altura também deve ser conferida conforme o produto. A Intelbras FR 320, por exemplo, recomenda uma altura mínima de 90 cm em seu procedimento de instalação, enquanto outros modelos apresentam orientações próprias. Não existe, nas evidências consultadas, uma única altura aplicável a todas as fechaduras.

Como identificar o sentido de abertura da porta

Além das medidas, é importante identificar como a porta se movimenta. Em uma porta que gira, observe se ela abre para dentro ou para fora do ambiente. Depois, verifique o lado de abertura conforme a referência apresentada no manual da fechadura pretendida.

A documentação pode distinguir quatro situações: abertura para dentro à direita, para dentro à esquerda, para fora à direita e para fora à esquerda. O cuidado está no referencial utilizado. No manual da Intelbras FR 320, por exemplo, os cenários são apresentados considerando o observador posicionado no lado interno do ambiente.

• Direção de abertura — Registre se a folha abre para dentro ou para fora do ambiente considerado.
• Lado de abertura — Consulte a ilustração do fabricante para identificar direita ou esquerda. Não utilize essas expressões sem definir o ponto de observação.
• Ajuste do mecanismo — Confira se o modelo admite a configuração encontrada. Algumas fechaduras permitem ajustar a posição da maçaneta, mas essa possibilidade não é universal.
• Tipo de movimento — Verifique separadamente se a folha é pivotante, de correr ou utiliza outra configuração. Cada tipo pode exigir condições próprias.

Portas de correr merecem atenção porque o movimento lateral altera a relação entre a fechadura e a região de recebimento do mecanismo. Há produtos previstos para portas de correr e pivotantes, mas a indicação precisa constar na documentação específica. A compatibilidade com um tipo de abertura não garante a compatibilidade com outro.

Como verificar o batente, o alinhamento e os desníveis

A fechadura não depende apenas da folha da porta. A posição do batente e da peça que recebe a lingueta ou o ferrolho também influencia o funcionamento. Antes da compra, observe como esses elementos se encontram quando a porta está fechada.

• Folha da porta — É a parte móvel que se aproxima do marco durante o fechamento. Nela ficam os componentes instalados na porta.
• Batente — É a estrutura do marco que recebe a folha fechada. Não deve ser confundida com uma pequena peça metálica fixada nessa região.
• Guarnição — É o acabamento associado ao marco. Sua posição em relação à folha pode gerar desníveis relevantes para determinados modelos.
• Peça receptora — É o componente localizado que recebe a lingueta ou o mecanismo de travamento. Precisa estar posicionado de acordo com as exigências da fechadura.

Observe se a porta fecha completamente e se o mecanismo existente encontra corretamente sua região de recebimento. Atrito excessivo, empenamento, folgas perceptíveis ou necessidade de fazer força para fechar são condições que merecem avaliação. Esses sintomas não comprovam, por si só, a causa de um problema de funcionamento.

Também é importante distinguir folga de desnível. A folga corresponde a um espaço entre componentes; o desnível descreve uma diferença de posição entre superfícies de referência, como a folha e a guarnição, no cenário definido pelo fabricante. Não são medidas equivalentes, e seus limites dependem do projeto da fechadura.

Para ilustrar essa variação, o manual da Intelbras FR 101 informa desnível máximo de 18 mm entre porta e guarnição em uma condição específica de abertura para dentro. Já a FR 210 apresenta limite de 7,5 mm no cenário correspondente. Esses números pertencem aos modelos documentados e não formam uma tolerância geral para portas residenciais.

Quais características da porta exigem cuidados adicionais?

Algumas portas exigem mais do que a conferência de medidas externas. O material, a construção da folha e as condições do ambiente podem limitar os modelos que podem ser instalados. Nessas situações, a espessura correta não é suficiente para confirmar a compatibilidade.

• Portas de madeira e metal — Confira se o material e a construção da folha são admitidos pelo fabricante. Portas ocas ou com reforços internos podem exigir avaliação específica das condições de alojamento e fixação.
• Portas de vidro — Procure especificações destinadas a esse material. Existem fechaduras desenvolvidas para portas de vidro, com exigências próprias de espessura, movimento e alinhamento entre os componentes.
• Portas com duas folhas — Observe como a folha móvel encontra a folha fixa ou a região de recebimento. A configuração pode alterar o posicionamento exigido para os componentes da fechadura.
• Portas expostas ao tempo — Identifique se a instalação ficará exposta ao sol, à chuva ou à umidade. A proteção declarada pode variar entre o painel externo e o interno. Consulte as condições de uso de ambos.
• Portas com requisitos especiais de segurança — Portas corta-fogo, portas blindadas e outros conjuntos especiais podem depender de requisitos próprios. As medidas externas não são suficientes para autorizar modificações ou confirmar compatibilidade.

Em portas de vidro, por exemplo, a Intelbras FR 400 possui aplicação documentada para determinadas portas pivotantes de vidro de 10 mm. Isso não torna qualquer fechadura apropriada para vidro, nem permite concluir que o mesmo modelo atende a portas de correr. O tipo de movimento e a configuração do conjunto continuam sendo determinantes.

A exposição ambiental também varia por produto. Determinados modelos Intelbras são destinados a áreas protegidas, enquanto o manual da Yale Compact admite exposição do painel externo ao sol e à chuva sob condições específicas, sem estender a mesma permissão ao painel interno. Por isso, a avaliação precisa considerar os dois lados da porta.

Como conferir as medidas no manual antes de comprar

Depois de levantar as medidas e características da porta, reúna os registros e consulte a documentação da fechadura pretendida. O ideal é utilizar o manual de instalação, a ficha técnica e, quando disponível, o gabarito correspondente ao modelo exato. Confira também se a documentação se refere à versão correta do produto.

Compare cada informação da porta com o requisito correspondente. Uma especificação pode apresentar uma faixa mínima e máxima, uma dimensão exata ou uma condição particular de instalação. Não trate requisitos diferentes como se fossem equivalentes nem utilize valores de outro modelo para preencher informações ausentes.

• Espessura da folha — Compare a medida obtida com a faixa admitida para o produto.
• Distância de broca — Confira a posição do eixo de referência e as alternativas permitidas, quando esse requisito for aplicável.
• Furações e alojamentos — Verifique diâmetros, posições e dimensões dos espaços necessários ao mecanismo.
• Painéis e ferragens — Compare as dimensões dos componentes com o espaço disponível dos dois lados da porta.
• Tipo e sentido de abertura — Confirme se a configuração da porta é admitida pelo fabricante.
• Material e construção — Verifique se existem restrições relacionadas ao material ou à fixação do mecanismo.
• Batente e alinhamento — Confira as condições de recebimento do mecanismo e os limites de desnível indicados, quando houver.
• Ambiente de instalação — Compare a exposição real ao sol, à chuva e à umidade com as restrições declaradas para o produto.

Se o fabricante disponibilizar um gabarito em escala real, ele pode ajudar a visualizar a posição relativa das furações e dos componentes. Caso precise imprimi-lo, respeite a escala e as orientações do documento. Uma impressão ampliada ou reduzida pode comprometer a comparação dimensional.

Ao terminar a comparação, classifique o resultado de cada requisito conforme as informações disponíveis. Isso ajuda a diferenciar uma condição aparentemente adequada de uma incompatibilidade efetiva ou de uma dúvida ainda não resolvida.

1. Requisito preliminarmente atendido — A característica medida ou observada corresponde ao que o fabricante exige. Registre o atendimento, mas continue conferindo os demais requisitos. O resultado não equivale à aprovação definitiva da instalação.
2. Incompatibilidade identificada — A porta apresenta uma característica fora das condições admitidas pelo fabricante. Não considere o modelo compatível apenas porque outras medidas estão corretas.
3. Compatibilidade indeterminada — Falta uma medida, a construção da porta é desconhecida ou a documentação não permite uma conclusão segura. Também se enquadram aqui informações contraditórias, que precisam de esclarecimento antes da decisão.

Com as medidas anotadas, as características registradas e os requisitos confrontados, você terá uma base mais confiável para avaliar a compatibilidade da fechadura pretendida. Se todos os pontos verificáveis estiverem de acordo, a instalação poderá ser considerada preliminarmente compatível. Se houver uma divergência ou informação importante sem confirmação, essa pendência deve ser resolvida antes de concluir que o equipamento é adequado à porta.
